Als de paal niet goed is, wil je dit snel weten. Productie is leidend, kwaliteit is bepalend. Als een paal iets te melden heeft, wil je dat weten vóór het beton gestort wordt. Met akoestische paalcontrole onderzoekt EKAL op een snelle en niet-destructieve manier de integriteit van betonnen funderingspalen. De paal hoeft daarvoor niet te worden vrijgegraven, zolang de paalkop goed bereikbaar en geschikt is voor de meting.
Hoe akoestisch doormeten werkt

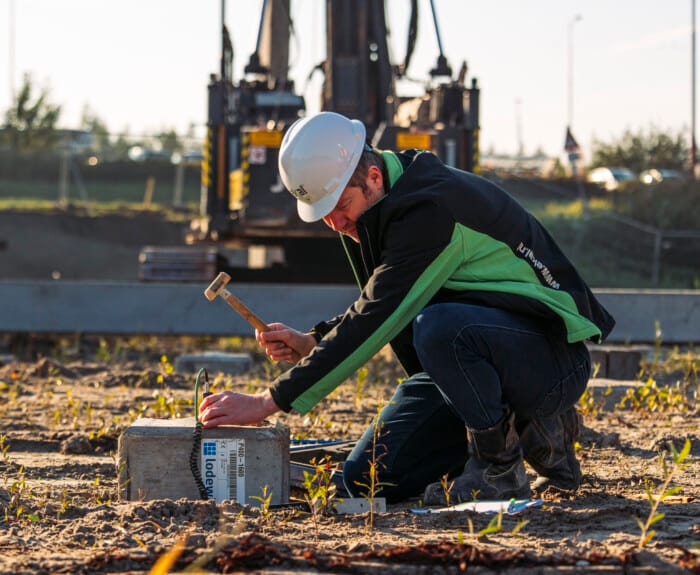

Bij akoestische paalcontrole wordt met een hamer een schokgolf in de paal gebracht. Een versnellingsopnemer registreert hoe die golf door de paal loopt en terugkomt. Het gemeten signaal geeft informatie over de integriteit van de paalschacht. De meting wordt uitgevoerd en geïnterpreteerd volgens de uitgangspunten van CUR-Aanbeveling 109. Deze aanbeveling geeft richtlijnen voor meetapparatuur, uitvoering, interpretatie en rapportage bij het akoestisch doormeten van betonnen funderingspalen.
Integriteit is iets anders dan draagkracht
Akoestische paalcontrole bepaalt niet de geotechnische draagkracht van een paal. De meting geeft inzicht in de integriteit van de paalschacht en helpt om mogelijke afwijkingen binnen een palenveld op te sporen. Juist daarom is deskundige interpretatie belangrijk. Een meetgrafiek is nog geen conclusie. EKAL beoordeelt de meetdata in samenhang met het paalsysteem, de uitvoering, de bodemopbouw en beschikbare informatie over het heiwerk. Zo ontstaat een technisch onderbouwd oordeel over wat het signaal betekent en of nader onderzoek nodig is.
Waardevol als nacontrole
Akoestische paalcontrole wordt vaak ingezet wanneer zekerheid nodig is over aangebrachte palen. Bijvoorbeeld na heiwerk, bij twijfel over de uitvoering, bij afwijkende meetwaarden, bij schadevermoeden of wanneer het palenveld moet worden beoordeeld voordat de volgende bouwfase start. De controle kan ook helpen om verschillen tussen palen zichtbaar te maken. Wanneer één paal duidelijk afwijkt van vergelijkbare palen in hetzelfde veld, is dat een signaal dat nader bekeken moet worden.
Goede voorbereiding op de bouwplaats
Een betrouwbare meting begint met een geschikte situatie op de bouwplaats. De paalkoppen moeten schoon en bereikbaar zijn. De palen mogen niet onder water staan, er moet voldoende ruimte rondom de paal zijn en wapening op de paalkop kan de meting verstoren. Ook duidelijke paalnummers zijn belangrijk voor een goede registratie en rapportage.
Daarom werkt EKAL met een praktische instructie voor akoestische paalcontrole: helder, direct en met foto’s van hoe het hoort en hoe het vooral niet hoort.
Van meetsignaal naar duidelijk rapport
Na de meting worden de resultaten beoordeeld en vastgelegd in een duidelijke rapportage. Daarin staat wat is gemeten, welke signalen zijn aangetroffen en hoe deze technisch worden geïnterpreteerd. Binnen één dag ontvangt de opdrachtgever per mail een eerste reactie. De volledige rapportage volgt daarna. Zo kan het projectteam snel bepalen of de werkzaamheden kunnen doorgaan, of dat aanvullend onderzoek of overleg nodig is.
Voordat de vloer erop gaat, wil je zeker weten dat het palenveld klopt. Akoestische paalcontrole geeft snel duidelijkheid zonder onnodig graafwerk.
